PA.Vibro.
Właściwy detal. Mniej drgań.

Co rozwiązuje?

Profilowane podkładki oddzielają drgające urządzenie lub podłogę od konstrukcji. Otwory w elastomerze pozwalają uzyskać większe ugięcie pod obciążeniem.

Gdzie stosować?

Pompy, wentylatory, sprężarki, agregaty oraz podłogi pływające.

Co sprawdzić przed zamówieniem?

Przygotuj siłę obciążającą oraz rzeczywistą powierzchnię styku. Nacisk na materiał i sposób jego podparcia są potrzebne do oceny wariantu. Sprawdź powierzchnię i układ profilowanych podkładek pod każdą stopą urządzenia.

Warianty i parametry doboru

Wykonania i montaż

• Dwie mieszanki: kauczuk specjalny (czerwony, niebieski, szary) lub neopren (żółty, zielony, beżowy).
• PA. Vibro-EP Complex: warstwy podkładek rozdzielone stalą; częstotliwość własna do 4 Hz zależnie od konfiguracji.

Co rozwiązuje?

Zespół sprężyn ogranicza przenoszenie drgań o niskiej częstotliwości. Obudowa z ogranicznikami kontroluje przemieszczenia urządzenia.

Gdzie stosować?

Maszyny wolnoobrotowe od 400 obr./min, centrale i urządzenia dachowe.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Uzgodnij wysokość po wypoziomowaniu oraz wymagane luzy ograniczników.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Co rozwiązuje?

Sprężyna w metalowym uchwycie tworzy elastyczne połączenie sufitu lub instalacji ze stropem.

Gdzie stosować?

Sufity podwieszane, kanały i lekkie instalacje.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź dostępną wysokość podwieszenia i prowadzenie pręta względem uchwytu.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Co rozwiązuje?

Elastomer tłumi drgania, a metalowa osłona rozkłada nacisk i chroni wkład. Zwarta konstrukcja ułatwia montaż pod urządzeniem.

Gdzie stosować?

Pompy, wentylatory, centrale klimatyzacyjne i małe maszyny.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Zweryfikuj gabaryty metalowej osłony względem stopy urządzenia.

• Ugięcie: 3 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 10 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Co rozwiązuje?

Połączenie sprężyny i wkładu elastycznego ogranicza drgania przekazywane przez zawiesie do konstrukcji.

Gdzie stosować?

Sufity akustyczne, instalacje wentylacyjne, rurociągi i urządzenia podwieszane.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź przestrzeń potrzebną na zespół sprężyny i wkładu elastomerowego.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• Pręt gwintowany zamawia się osobno. Dostępne wstępne sprężenie.
• Wersje powyżej 50 daN mają górny wkład przeznaczony do większego obciążenia.

Co rozwiązuje?

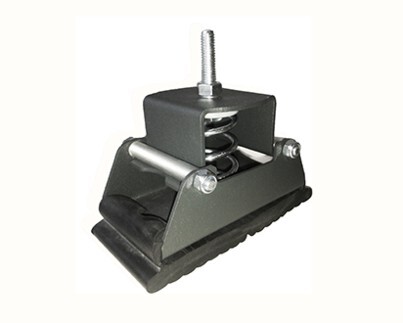

Sprężyna izoluje drgania, a zewnętrzna konstrukcja ogranicza niepożądane ruchy podpartego urządzenia.

Gdzie stosować?

Pompy, wentylatory i kompaktowe urządzenia mechaniczne.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Porównaj dostępną przestrzeń montażową z gabarytami podstawy i ogranicznika.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.
• Mocowanie górne i dolne: M8.

Warianty i parametry doboru

Wykonania i montaż

• Ugięcie 50 mm oraz wykonanie PA. Vibro-AMRD z siatką stalową: dobór na zapytanie.

Uwagi do danych producenta

• Wariant 10 daN występuje w katalogu 2025; karta indywidualna wymienia 25-150 daN. Dostępność 10 daN wymaga potwierdzenia.

Co rozwiązuje?

Elastyczny element pod profilem ogranicza mostki akustyczne między ścianą a podłożem. Rozmiary dopasowano do popularnych profili U.

Gdzie stosować?

Ściany z płyt gipsowo-kartonowych i konstrukcje wymagające odsprzęgnięcia obwodowego.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Dobierz szerokość elementu do profilu U i sprawdź przebieg mocowań ściany.

• Maksymalne obciążenie według strony: 80 kg na punkt.
• Orientacyjny układ producenta: 2 elementy na 60 cm (podłoga i sufit); rozstaw wymaga doboru.

Warianty i parametry doboru

Co rozwiązuje?

Profilowany elastomer i stalowa osłona tworzą stabilne, niskie podparcie urządzenia oraz ograniczają przekazywanie drgań.

Gdzie stosować?

Urządzenia wentylacyjne, pompy i maszyny wymagające nośności do 500 daN na punkt.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Nie dobieraj podstawy wyłącznie według maksymalnej nośności; sprawdź warunki pracy przy obciążeniu rzeczywistym.

• Ugięcie: 3 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 10 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Uwagi do danych producenta

• W tabeli indywidualnego PDF widnieje dN; jednostkę daN przyjęto zgodnie ze stroną produktu i katalogiem 2025.

Co rozwiązuje?

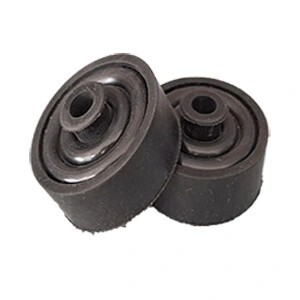

Kompaktowy wkład wprowadza sprężyste połączenie w podporach i zawiesiach. Ułatwia ograniczenie drgań w miejscach o małej przestrzeni montażowej.

Gdzie stosować?

Lekkie urządzenia, podwieszenia i detale połączeń akustycznych.

Co sprawdzić przed zamówieniem?

Przygotuj siłę obciążającą oraz rzeczywistą powierzchnię styku. Nacisk na materiał i sposób jego podparcia są potrzebne do oceny wariantu. Określ, czy wkład będzie pracował jako podpora, czy jako element połączenia.

• Ugięcie do 4 mm według karty. Otwór pod mocowanie M8.
• Obciążać właściwą górną powierzchnię; nie ściskać nadmiernie śrubą.

Warianty i parametry doboru

Wykonania i montaż

• Geometrie PA. Vibro-mini 1 i PA. Vibro-mini 2: wybór według rysunku i sposobu zabudowy.

Co rozwiązuje?

Perforowany uchwyt można dopasować do konstrukcji, zachowując sprężyste odsprzęgnięcie połączenia.

Gdzie stosować?

Lekkie sufity i elementy instalacyjne.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź kształtowanie perforowanego uchwytu i jego zamocowanie w danej konstrukcji.

• Zakres obciążenia: 8-20 daN; maksimum 20 daN.
• Częstotliwość własna: 15 Hz według karty PDF.
• Śruba M6 nie jest częścią zestawu.

Warianty i parametry doboru

Co rozwiązuje?

Wkład REGUFOAM można dobrać do ciężaru zawieszonej konstrukcji i wymaganej podatności. Kolory porządkują klasy obciążenia.

Gdzie stosować?

Sufity akustyczne, instalacje i lekkie urządzenia.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Klasę wkładu REGUFOAM powiąż z obciążeniem wieszaka, a nie tylko z kolorem produktu.

• Każda klasa: grubości wkładu 12 / 25 / 37 / 50 mm.
• Częstotliwość własna: około 8-17 Hz zależnie od grubości.
• Mocowanie M8; pręt zamawiany osobno.

Warianty i parametry doboru

Co rozwiązuje?

Wielowariantowa pianka poliuretanowa umożliwia dopasowanie sprężystego podparcia do nacisku. Dostępne formaty można stosować jako maty, pasy lub podkładki.

Gdzie stosować?

Podparcie konstrukcji, podłóg i maszyn; izolacja drgań w budownictwie.

Co sprawdzić przed zamówieniem?

Przygotuj rozkład nacisków, powierzchnię podparcia oraz wymagania dotyczące przemieszczeń. Wskaż obciążenia stałe i użytkowe oraz warunki środowiskowe. Dobierz klasę i grubość pianki do nacisku oraz planowanego formatu: maty, pasa lub podkładki.

• Standardowe grubości każdej klasy: 12,5 i 25 mm.
• Format 150plus-300plus: 5000 × 1500 mm; 400plus-990plus: 1500 × 1000 mm.

Warianty i parametry doboru

Wykonania i montaż

• Inne grubości, długości, wykroje oraz wersje samoprzylepne: na zapytanie.
• Obciążenie dynamiczne w tabeli dotyczy obciążeń okresowych; szczytowe wyłącznie rzadkich, krótkich zdarzeń.

Co rozwiązuje?

Łącznik umożliwia sprężyste mocowanie elementów w różnych położeniach. Klasa wkładu i sposób pracy określają dopuszczalne obciążenie.

Gdzie stosować?

Mocowanie urządzeń, podwieszenia i połączenia wymagające izolacji drgań.

Co sprawdzić przed zamówieniem?

Pokaż położenie łącznika na rysunku i określ kierunki działających sił. Obciążenia w różnych kierunkach trzeba odnieść do właściwego sposobu pracy elementu. Wskaż orientację łącznika i sposób obciążenia wkładu REGUFOAM.

Warianty i parametry doboru

Wykonania i montaż

• B = podparcie; H = podwieszenie. Obciążenia B i H nie są zamienne.
• Końcówki: M - gwint zewnętrzny, F - wewnętrzny, SF - specjalne wykonanie z gwintem wewnętrznym.
• Obciążenia promieniowe: indywidualne potwierdzenie przez producenta.

Uwagi do danych producenta

• Strona podaje limit promieniowy 15% obciążenia podparcia, ale PDF odsyła do doboru technicznego. Nie przyjęto 15% jako uniwersalnej wartości.

Co rozwiązuje?

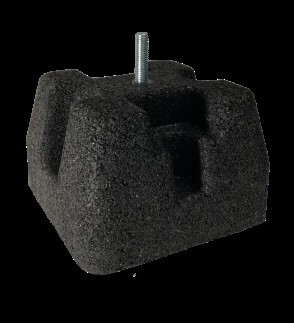

Blok z granulatu gumowego z recyklingu tworzy sprężysty punkt podparcia. Wysokość elementu pozwala uzyskać przestrzeń pod konstrukcją podłogi.

Gdzie stosować?

Podłogi pływające i lekkie konstrukcje wsporcze.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Ustal rozstaw bloków oraz wysokość przestrzeni pod konstrukcją podłogi.

• Wymiary: 125 × 125 × 80 mm. Mocowanie: otwór pod M8.

Warianty i parametry doboru

Uwagi do danych producenta

• PDF używa nazwy ReVib-Brick i podaje maksimum 100 kg; strona Vibro-Brick podaje 100 daN. Zachowano 100 kg z PDF; nazwę zamówieniową i jednostkę należy potwierdzić.

Co rozwiązuje?

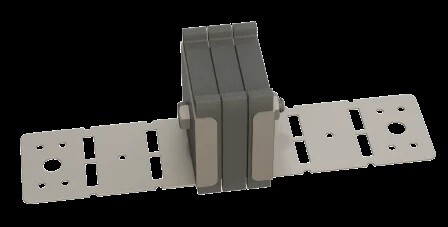

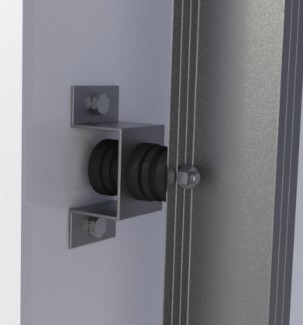

Wyprofilowany uchwyt z wkładem REGUFOAM łączy stabilizowanie konstrukcji z ograniczaniem mostków akustycznych.

Gdzie stosować?

Usztywnienia ścian g-k, sufity, kanały i rurociągi.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Wyjaśnij, czy element będzie stabilizował ścianę, czy pracował w podwieszeniu.

• Wkład 12,5 mm: częstotliwość własna 14 Hz; wkład 25 mm: 10 Hz przy maks. obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• Końcówka męska M6 lub M8; końcówka żeńska M6. Wskazać przy zamówieniu.

Co rozwiązuje?

Dobór grubości wkładu umożliwia zmianę podatności zawieszenia bez zmiany jego podstawowej funkcji.

Gdzie stosować?

Sufity, rurociągi i urządzenia podwieszane.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź, jak wybrana grubość wkładu wpłynie na wysokość zawieszenia.

Warianty i parametry doboru

Wykonania i montaż

• Cztery formy metalowego uchwytu według dokumentacji; wskazać przy zamówieniu.

Co rozwiązuje?

Podkładkę można dzielić na moduły i dopasować powierzchnię podparcia do urządzenia. Profilowane elementy pomagają ograniczyć drgania przekazywane do podłoża.

Gdzie stosować?

Maszyny, urządzenia instalacyjne i miejscowe podparcia konstrukcji.

Co sprawdzić przed zamówieniem?

Przygotuj siłę obciążającą oraz rzeczywistą powierzchnię styku. Nacisk na materiał i sposób jego podparcia są potrzebne do oceny wariantu. Po podziale podkładki sprawdź powierzchnię obciążaną każdego modułu.

• Częstotliwość własna: 7 Hz przy maks. obciążeniu pojedynczej warstwy.

Warianty i parametry doboru

Wykonania i montaż

• Arkusz 200 × 200 × 20 mm zawiera 16 modułów.
• Możliwe układy wielowarstwowe ze stalową płytą między warstwami.

Co rozwiązuje?

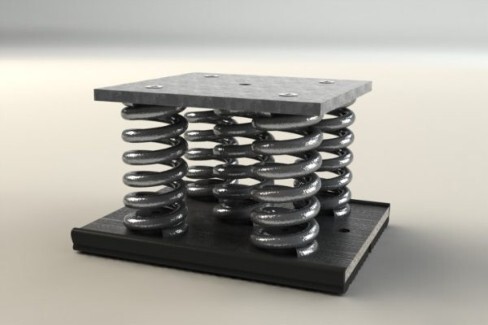

Zespół sprężyn o dobranej nośności izoluje urządzenie od podłoża. Konstrukcja ograniczająca ruch wspiera stabilne zamocowanie.

Gdzie stosować?

Urządzenia instalacyjne i maszyny o niskiej częstotliwości wymuszenia.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Uzgodnij konfigurację zespołu sprężyn i pracę ogranicznika dla danej podpory.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Co rozwiązuje?

Kompaktowy element sprężysty oddziela mocowanie okładziny od ściany. Kolor wkładu umożliwia dobór do obciążenia przypadającego na punkt.

Gdzie stosować?

Akustyczne okładziny ścian i lekkie konstrukcje wykończeniowe.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Ustal ciężar okładziny przypadający na mocowanie i klasę wkładu.

• Wersja podstawowa: średnica 67 mm, wysokość 30 mm, wkład 25 mm.

Warianty i parametry doboru

Wykonania i montaż

• PA. Vibro FON-RR: odmiana z obudową z gumy z recyklingu; maksimum 20 daN, średnica 67 mm.

Co rozwiązuje?

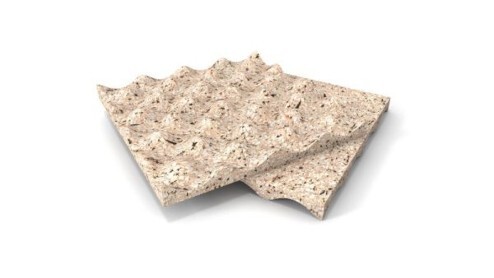

Osiem klas materiału pozwala dobrać podparcie do małych i dużych nacisków. Rolki, płyty oraz wycinane elementy ułatwiają izolację powierzchniową i punktową.

Gdzie stosować?

Maszyny, konstrukcje budowlane, podłogi i fundamenty.

Co sprawdzić przed zamówieniem?

Przygotuj rozkład nacisków, powierzchnię podparcia oraz wymagania dotyczące przemieszczeń. Wskaż obciążenia stałe i użytkowe oraz warunki środowiskowe. Wskaż, czy izolacja ma być ciągła, pasmowa czy punktowa; dla każdego układu ustal nacisk.

Warianty i parametry doboru

Wykonania i montaż

• Wykroje, pasy i wykonania samoprzylepne na zapytanie. Wariant 200 należy trwale chronić przed wilgocią.
• Obciążenie szczytowe dotyczy rzadkich, krótkich zdarzeń; nie zastępuje wartości statycznej.

Co rozwiązuje?

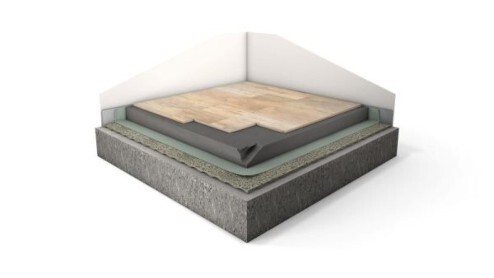

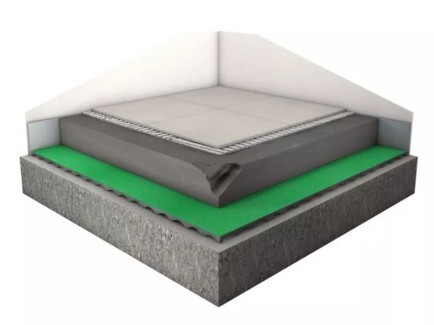

Maty sprężyste ograniczają przenoszenie dźwięków uderzeniowych w podłodze. Rodzina obejmuje też system zasypki S1 do wyrównania i dociążenia podłoża.

Gdzie stosować?

Podłogi mieszkań, hoteli i obiektów użytkowych, także modernizacje.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Rozróżnij matę pod jastrych od systemu zasypki S1 i wskaż rolę wybranego wariantu w podłodze.

Warianty i parametry doboru

Dodatkowe parametry mat

Wykonania i montaż

• Wartości ΔLw dotyczą układów badawczych: podany jastrych cementowy / mata / płyta betonowa 140 mm. Nie są izolacyjnością całego budynku.
• S1: zasypka 98% kruszywa 2-5 mm + 2% spoiwa PA. REGUPOL comfort 1. Warstwa 15-200 mm, gęstość po ułożeniu ok. 1550 kg/m³ ±10%.
• Spoiwo comfort 1: wiadro 20 kg lub IBC 1000 kg; kruszywo od dostawcy lokalnego. S1 nie jest kolejną grubością maty.

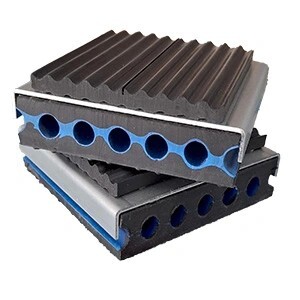

Co rozwiązuje?

Metalowy element rozkłada obciążenie na gumową podkładkę, tworząc proste podparcie ograniczające drgania.

Gdzie stosować?

Maszyny i konstrukcje wsporcze urządzeń.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Sprawdź wymiary metalowej płyty rozkładającej nacisk.

• Wymiary wszystkich wersji: 125 × 125 × 38 mm.

Warianty i parametry doboru

Wykonania i montaż

• Kauczuk: czerwony, niebieski, szary. Neopren: żółty, zielony, beżowy.

Co rozwiązuje?

Osłona chroni elastomer oraz rozkłada nacisk. Gwintowane mocowanie ułatwia połączenie podstawy z urządzeniem.

Gdzie stosować?

Pompy, wentylatory i urządzenia posadowione na ramach.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Potwierdź wymagany gwint i sposób połączenia podstawy z urządzeniem.

• Podstawa: 125 × 125 mm; elastomer 25 mm; wysokość całkowita 28 mm.
• Gwint wewnętrzny M12. Ugięcie 2,8 mm; częstotliwość własna 10 Hz przy maks. obciążeniu.

Warianty i parametry doboru

Uwagi do danych producenta

• Karta indywidualna i strona: 100 / 200 / 300 daN. Katalog 2025 podaje 150 / 240 / 350 daN. Do tabeli przyjęto kartę indywidualną; przed doborem potwierdzić obowiązującą wersję.

Co rozwiązuje?

Gumowy pas wprowadza ciągłe, sprężyste oddzielenie elementu budowlanego od podłoża.

Gdzie stosować?

Podparcie ścian, belek i obwodów podłogi pływającej.

Co sprawdzić przed zamówieniem?

Przygotuj siłę obciążającą oraz rzeczywistą powierzchnię styku. Nacisk na materiał i sposób jego podparcia są potrzebne do oceny wariantu. Dla podparcia liniowego podaj szerokość pasa i obciążenie przypadające na jego długość.

• Grubość 10 mm, szerokość 108 mm, długość do 3000 mm.

Warianty i parametry doboru

Wykonania i montaż

• Możliwe układy warstwowe zgodnie z doborem.

Uwagi do danych producenta

• PDF podaje maks. 1,5 t na metr bieżący; strona posługuje się innymi wartościami nacisku powierzchniowego. Potwierdzić warunki obciążenia i docisku przed doborem.

Co rozwiązuje?

Kątownik z gumowym wkładem stabilizuje okładzinę, ograniczając sztywne połączenie ze ścianą.

Gdzie stosować?

Odsprzęgnięte okładziny i lekkie ściany.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Sprawdź miejsce na kątownik oraz sposób mocowania go do ściany i okładziny.

• Ugięcie: 3 mm; częstotliwość własna: 7-15 Hz według karty.
• Obciążenia tabelaryczne są osiowe; kierunek pracy dobrać do układu połączenia.

Warianty i parametry doboru

Co rozwiązuje?

Dwa elementy gumowe zwiększają podatność zawieszenia. Metalowy uchwyt umożliwia mocowanie sufitu i lekkich instalacji.

Gdzie stosować?

Sufity akustyczne, kanały oraz instalacje podwieszane.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Uwzględnij gabaryty układu z dwoma wkładami i dostępną wysokość podwieszenia.

• Ugięcie: 8 mm; częstotliwość własna: 7 Hz przy maks. obciążeniu.
• Mocowanie M8; pręt zamawiany osobno.

Warianty i parametry doboru

Co rozwiązuje?

Kompaktowa podkładka łączy elastyczne podparcie z metalową osłoną i mocowaniem gwintowanym.

Gdzie stosować?

Małe urządzenia i lekkie konstrukcje wsporcze.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Sprawdź zgodność gwintu oraz miejsce na osłonę pod małą stopą urządzenia.

• Wymiary: 62,5 × 62,5 × 27 mm; grubość elastomeru 25 mm.
• Ugięcie: 2,8 mm; częstotliwość własna: 10 Hz przy maks. obciążeniu.

Warianty i parametry doboru

Uwagi do danych producenta

• PDF pokazuje śrubę M8 × 27; strona opisuje gwint wewnętrzny M8. Wskazać i potwierdzić wykonanie mocowania przy zamówieniu.

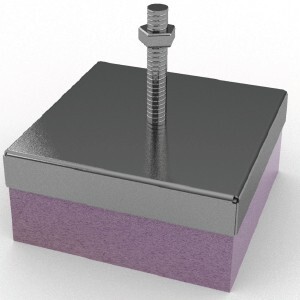

Co rozwiązuje?

Wkład REGUFOAM pod stalową płytą pozwala odsprzęgnąć lekkie urządzenia i punkty podparcia.

Gdzie stosować?

Małe maszyny, wentylatory i konstrukcje wymagające miękkiego podparcia.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Podaj rzeczywiste małe obciążenie punktu, aby dobrać właściwą klasę wkładu poliuretanowego.

• Wymiary według strony: 67 × 67 × 27 mm.
• Śruba M8 × 27 według PDF. Częstotliwość własna: 13 Hz przy maks. obciążeniu.

Warianty i parametry doboru

Co rozwiązuje?

Gumowy wkład oddziela pręt zawiesia od metalowego uchwytu, ograniczając przenoszenie drgań.

Gdzie stosować?

Lekkie sufity oraz instalacje techniczne.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź, czy pręt pozostaje odsprzęgnięty od metalowego uchwytu w całym zakresie pracy.

• Ugięcie: 3 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 10 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• Trzy formy uchwytu; dopasować do mocowania i dostępnej wysokości.

Co rozwiązuje?

Dobór liczby i sztywności sprężyn umożliwia izolowanie urządzeń o różnych masach. Otwarta budowa ułatwia kontrolę pracy podparcia.

Gdzie stosować?

Pompy, sprężarki, agregaty i centrale techniczne.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Przewidź dostęp do otwartej podstawy w celu kontroli i regulacji podparcia.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• PA. Vibro-MSD: opcja ugięcia 50 mm, konfiguracja na zapytanie.
• PA. Vibro-MS Complex: dodatkowe podkładki EP lub REGUFOAM pod podstawą.

Uwagi do danych producenta

• Wymiary i rozszerzoną listę wersji przyjęto z karty indywidualnej; katalog ogólny przedstawia starszą, krótszą tabelę.

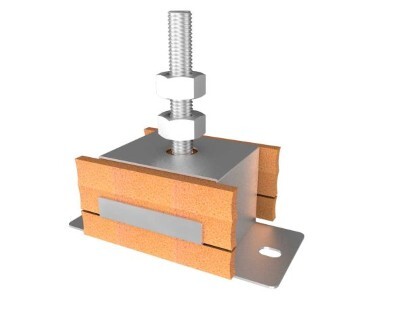

Co rozwiązuje?

Łącznik zapewnia sprężyste ustalenie położenia ściany lub okładziny, ograniczając drogę transmisji drgań.

Gdzie stosować?

Akustyczne okładziny i ściany szkieletowe.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Zweryfikuj orientację kątownika i kierunek obciążenia jego wkładu.

• Obciążenie tabeli: maksymalne osiowe.
• Wkład 12,5 mm: częstotliwość własna 21,7 Hz; 25 mm: 14 Hz.

Warianty i parametry doboru

Co rozwiązuje?

Zespół sprężyn o dużej nośności ogranicza drgania przekazywane przez ciężkie urządzenia do podłoża.

Gdzie stosować?

Ciężkie urządzenia instalacyjne i maszyny.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Dla ciężkiego urządzenia przekaż reakcje poszczególnych podpór oraz sposób posadowienia ramy.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Uwagi do danych producenta

• W karcie producenta model 1500 ma maksymalne obciążenie 1250 daN. Zachowano tę wartość; liczby w nazwie nie wolno traktować jako nośności.

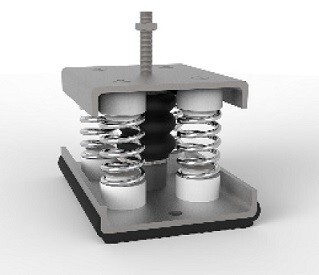

Co rozwiązuje?

Tłumik lepki wspomaga ograniczanie kołysania i odpowiedzi rezonansowej zespołu sprężyn.

Gdzie stosować?

Urządzenia z rozruchem i zatrzymywaniem oraz maszyny wymagające dodatkowego tłumienia.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Opisz ruchy podczas rozruchu i zatrzymywania, które ma ograniczać tłumik lepki.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

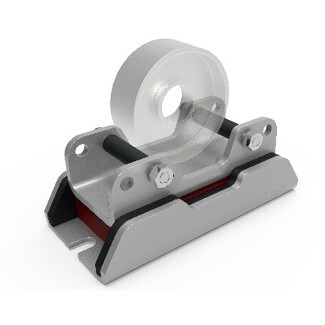

Co rozwiązuje?

Stalowe siodło i warstwa poliuretanu oddzielają koło transformatora od konstrukcji. Boczne elementy ustalają jego położenie.

Gdzie stosować?

Transformatory wyposażone w koła transportowe.

Co sprawdzić przed zamówieniem?

Podaj obciążenie każdego punktu podparcia, wymiary podstawy urządzenia i warunki pracy. Do oceny przekaż również sposób mocowania do ramy i podłoża. Podaj wymiary, rozstaw i obciążenia kół transformatora oraz sposób ustalenia ich położenia.

• Częstotliwość własna według karty: do 15 Hz. Ugięcie do 4 mm.

Warianty i parametry doboru

Obie grubości dla każdego koloru danego typu

Uwagi do danych producenta

• PDF i katalog oznaczają jednostkę obciążenia jako dN. Nie zamieniono jej na daN ani kg. Przed doborem wymagane pisemne potwierdzenie jednostki i nośności przez producenta.

Co rozwiązuje?

Sprężyna połączona z wkładem REGUFOAM ogranicza przenoszenie drgań w zawieszeniu.

Gdzie stosować?

Sufity, urządzenia i instalacje podwieszane.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź obciążenie zespołu sprężyny i wkładu poliuretanowego oraz wysokość zabudowy.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• PA. Vibro-SHRD: wykonanie z ugięciem 50 mm, parametry na zapytanie.

Co rozwiązuje?

Wytrzymały uchwyt i sprężyna umożliwiają elastyczne zawieszenie cięższych instalacji.

Gdzie stosować?

Ciężkie kanały, rurociągi i urządzenia techniczne.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. W ciężkiej instalacji uwzględnij także masę medium i wyposażenia przypadającą na zawiesie.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• Dopuszczalne wychylenie pręta według producenta: do 30°. Wstępne sprężenie na zapytanie.
• Jednostkę kp zachowano z PDF; producent przyjmuje w źródle 1 kp ≈ 10 N.

Co rozwiązuje?

Uchwyt pod legarem łączy sprężyste podparcie gumowe z możliwością ustalenia konstrukcji drewnianej.

Gdzie stosować?

Drewniane podłogi pływające na legarach.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Dobierz geometrię uchwytu do przekroju legara i zaplanowanego rozstawu podpór.

• Orientacyjnie 6-8 podpór na m²; rozstaw zależy od konstrukcji i obciążeń.

Warianty i parametry doboru

Co rozwiązuje?

Taśma oddziela krawędzie podłogi i listwy od ściany, pomagając ograniczyć powstawanie sztywnych mostków akustycznych.

Gdzie stosować?

Obwód podłóg pływających i detale przy listwach.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Sprawdź wysokość taśmy względem warstw podłogi oraz ciągłość oddzielenia obwodowego.

• Materiał: kauczuk syntetyczny. Szczelina montażowa opisana w źródle: 4-8 mm.
• Źródło nie podaje klasy nośności ani pełnego formatu handlowego.

Warianty i parametry doboru

Co rozwiązuje?

Metalowy uchwyt z wkładem REGUFOAM ogranicza drgania przekazywane przez mocowanie do konstrukcji.

Gdzie stosować?

Sufity i instalacje podwieszane.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Zweryfikuj geometrię uchwytu PB.F i wymagany sposób połączenia z podwieszeniem.

• Wkład 12,5 mm: częstotliwość własna 14 Hz; 25 mm: 10 Hz przy maks. obciążeniu.

Warianty i parametry doboru

Uwagi do danych producenta

• Wersja beżowa ma oznaczenie 40 i nośność 40 daN na stronie, natomiast 50 i 50 daN w PDF. Są to rozbieżne opisy; potwierdzić właściwe wykonanie przed zamówieniem.

Co rozwiązuje?

Metalowy uchwyt z wkładem REGUFOAM ogranicza drgania przekazywane przez mocowanie do konstrukcji.

Gdzie stosować?

Sufity i instalacje podwieszane.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Zweryfikuj geometrię mocowania LS.F na rysunku instalacji, zamiast dobierać uchwyt tylko po obciążeniu.

• Wkład 12,5 mm: częstotliwość własna 14 Hz; 25 mm: 10 Hz przy maks. obciążeniu.

Warianty i parametry doboru

Uwagi do danych producenta

• Wersja beżowa ma oznaczenie 40 i nośność 40 daN na stronie, natomiast 50 i 50 daN w PDF. Są to rozbieżne opisy; potwierdzić właściwe wykonanie przed zamówieniem.

Co rozwiązuje?

Uchwyt tworzy elastyczne zawieszenie w miejscach, gdzie istotne są niewielkie gabaryty mocowania.

Gdzie stosować?

Lekkie sufity i elementy instalacyjne.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Potwierdź, czy kompaktowy uchwyt mieści się w dostępnej przestrzeni i pozwala na prawidłowy montaż.

• Częstotliwość własna: 15 Hz według karty. Mocowanie M8.

Warianty i parametry doboru

Co rozwiązuje?

Uchwyt dopasowany do profilu sufitowego przyspiesza wykonanie elastycznie podwieszonej konstrukcji.

Gdzie stosować?

Sufity z płyt gipsowo-kartonowych na profilach 60 × 27 mm.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź zgodność z profilem 60 × 27 mm i klasę wkładu dla ciężaru sufitu.

• Wkład REGUFOAM. Każda klasa dostępna z dwiema grubościami.

Warianty i parametry doboru

Co rozwiązuje?

Elastyczny wkład w uchwycie odsprzęga profil sufitu od stropu, ograniczając sztywne drogi transmisji.

Gdzie stosować?

Sufity na profilach 60 × 27 mm.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Sprawdź zgodność profilu sufitowego z uchwytem oraz obciążenie wkładu gumowego.

• Częstotliwość własna: 15 Hz. Mocowanie M8.

Warianty i parametry doboru

Wykonania i montaż

• Inne obciążenia na zapytanie; nie podano oddzielnych zatwierdzonych klas w tabeli źródłowej.

Co rozwiązuje?

Stalowy uchwyt z wkładem gumowym wprowadza izolację drgań w połączeniach drewnianych i lekkich konstrukcjach.

Gdzie stosować?

Sufity na belkach, stabilizowanie ścian, podwieszanie wyposażenia.

Co sprawdzić przed zamówieniem?

Przygotuj ciężar podwieszanej konstrukcji z instalacjami oraz rozstaw zawiesi. Sprawdź obciążenie pojedynczego wieszaka i geometrię połączenia ze stropem. Określ, czy uchwyt U ma mocować belkę, stabilizować ścianę czy podwieszać wyposażenie.

• Dolny gwint M6, górny otwór 14 mm. Otwory boczne ułatwiają mocowanie.
• Możliwe wstępne sprężenie wkładu według instrukcji.

Warianty i parametry doboru

Wykonania i montaż

• W karcie PDF nazwa bazowa: Vibro-UCB.mini; na stronie: UCB.mini. Zachowano nazwę strony.

Co rozwiązuje?

Sprężyna umożliwia odsprzęgnięcie podparcia lub zawieszenia zależnie od wybranego zakończenia.

Gdzie stosować?

Małe urządzenia i konstrukcje wymagające sprężystego połączenia.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Wskaż, czy potrzebne jest zakończenie do podparcia czy do podwieszenia.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Co rozwiązuje?

Podpora umożliwia uniesienie wykonanej płyty podłogi i uzyskanie oddzielenia od konstrukcji nośnej.

Gdzie stosować?

Betonowe podłogi pływające, pomieszczenia techniczne i obiekty wymagające izolacji drgań.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Uzgodnij rozstaw podpór, wysokość uniesienia płyty i kolejność prac w systemie jack-up.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.
• Wymiary podstawy A × B: 95 × 150 mm; wysokość dobierana do płyty.

Warianty i parametry doboru

Co rozwiązuje?

System pozwala oddzielić betonową płytę podłogi od stropu przy użyciu punktowych podpór z poliuretanu.

Gdzie stosować?

Betonowe podłogi pływające i układy odsprzęgnięte od konstrukcji.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Przed doborem potwierdź oznaczenie JR/JU i dokumentację właściwego systemu podpór.

Warianty i parametry doboru

Wykonania i montaż

• Trzy klasy wkładu; grubość dobierana do projektu.
• PA. Vibro-JU: oznaczenie z katalogu 2025, klasy 100 / 200 / 400 daN. Relacja do PA. Vibro-JR pozostaje do potwierdzenia.

Uwagi do danych producenta

• Strona i karta używają JR, a katalog 2025 opisuje podobny system JU z klasami 100 / 200 / 400 daN. Zgodność nazw JR i JU wymaga potwierdzenia; nie założono ich zamienności.

Co rozwiązuje?

Gumowy element w stalowym uchwycie umożliwia stabilizowanie wysokich i długich ścian przy zachowaniu sprężystego połączenia.

Gdzie stosować?

Usztywnienie odsprzęgniętych ścian i okładzin.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Dla wysokiej lub długiej ściany przekaż wymagane siły stabilizujące i rozstaw mocowań.

• Wymiary: 110 × 70 × 50 mm. Częstotliwość własna: 10 Hz.
• Wartości tabeli dotyczą obciążenia osiowego. Produkt nie służy do pionowego podparcia ściany.

Warianty i parametry doboru

Co rozwiązuje?

Sprężyna z elastycznymi zakończeniami umożliwia izolację drgań niewielkich urządzeń przy prostej zabudowie.

Gdzie stosować?

Pompy, wentylatory i kompaktowe urządzenia instalacyjne.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Sprawdź wysokość podstawy pod obciążeniem i miejsce pod ramą kompaktowego urządzenia.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.
• Mocowanie M8.

Warianty i parametry doboru

Wykonania i montaż

• Ugięcie 50 mm: wykonanie na zapytanie.

Uwagi do danych producenta

• Wariant 10 daN jest wymieniony w katalogu 2025, a karta indywidualna podaje 25-200 daN. Dostępność 10 daN wymaga potwierdzenia.

Co rozwiązuje?

Połączenie sprężyn, ograniczników i tłumienia lepkiego umożliwia kontrolę drgań oraz większych przemieszczeń urządzenia.

Gdzie stosować?

Maszyny o zmiennych warunkach pracy i urządzenia wymagające tłumienia podczas rozruchu.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Opisz osobno wymagania dotyczące ograniczników ruchu i tłumienia podczas rozruchu.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.

Warianty i parametry doboru

Wykonania i montaż

• Regulacja wysokości. Jednostkę kp zachowano ze źródła (w dokumencie 1 kp ≈ 10 N).

Co rozwiązuje?

Gumowy element o profilowanej geometrii zapewnia sprężyste podparcie lub odsprzęgnięcie połączenia.

Gdzie stosować?

Urządzenia i elementy konstrukcyjne wymagające kompaktowego wkładu izolującego.

Co sprawdzić przed zamówieniem?

Przygotuj siłę obciążającą oraz rzeczywistą powierzchnię styku. Nacisk na materiał i sposób jego podparcia są potrzebne do oceny wariantu. Sprawdź geometrię profilowanego wkładu i dostępne miejsce na jego odkształcenie.

• Ugięcie według karty: 8 mm. Mocowanie M8-M10.

Warianty i parametry doboru

Co rozwiązuje?

Mechaniczny ogranicznik kontroluje nadmierne przemieszczenia urządzenia podczas oddziaływań dynamicznych. Jest elementem zabezpieczenia układu mocowań.

Gdzie stosować?

Zabezpieczenie urządzeń przed przemieszczeniem wskutek oddziaływań sejsmicznych lub innych sił zewnętrznych.

Co sprawdzić przed zamówieniem?

Określ kierunki i wartości sił projektowych, masę urządzenia oraz dopuszczalne przemieszczenia. Dobór ogranicznika wymaga uwzględnienia całego układu mocowań. Zweryfikuj kotwienie oraz podłoże konstrukcyjne; ogranicznik nie zastępuje doboru wibroizolacji.

• Podane obciążenie dotyczy ogranicznika; nie jest nośnością pionowej podpory.
• Rozmieszczenie i kotwy wymagają doboru do kierunku sił oraz konstrukcji urządzenia i podłoża.

Warianty i parametry doboru

Uwagi do danych producenta

• Wymiary przyjęto z karty indywidualnej. Katalog 2025 pokazuje inny zestaw wymiarów; potwierdzić generację produktu i rysunek montażowy.

Co rozwiązuje?

Sprężysty element ogranicza bezpośrednie przenoszenie drgań pomiędzy łączonymi konstrukcjami ściennymi.

Gdzie stosować?

Stabilizowanie ścian i akustycznych okładzin.

Co sprawdzić przed zamówieniem?

Prześlij przekrój ściany lub okładziny, rozstaw łączników oraz kierunki działających sił. Sprawdź także detale obwodowe, aby sztywne połączenia nie omijały elementu sprężystego. Pokaż sposób ustabilizowania ściany i połączenia obu stron łącznika.

• Wartości obciążenia dotyczą pracy osiowej. Litery wymiarów zgodnie z rysunkiem producenta.

Warianty i parametry doboru

Co rozwiązuje?

Silikonowy element sprężysty zachowuje funkcję izolacji drgań w szerszym zakresie temperatur niż typowe gumy. Metalowa osłona rozkłada nacisk.

Gdzie stosować?

Urządzenia pracujące w podwyższonej temperaturze, wymagające elastycznego podparcia.

Co sprawdzić przed zamówieniem?

Podaj obciążenie elementu oraz temperaturę pracy ciągłej i ewentualnych krótkotrwałych nagrzań. Wskaż także kontakt z mediami i geometrię mocowania. Potwierdź zakres temperatur dla konkretnego wykonania SiL-EM.3 w jego dokumentacji.

• Materiał sprężysty: silikon. Temperatura pracy: od -40 do +200°C.
• Ugięcie: 4 mm; częstotliwość własna: 8 Hz przy maksymalnym obciążeniu.
• Jednostkę kp zachowano z karty producenta; w źródle przyjęto 1 kp ≈ 10 N.

Warianty i parametry doboru

Co rozwiązuje?

Rodzina mat do podłóg pływających umożliwia połączenie redukcji dźwięków uderzeniowych z większą nośnością użytkową. Obejmuje też piankę REGUFOAM sound 10.

Gdzie stosować?

Podłogi obiektów mieszkalnych, komercyjnych i użytkowych z jastrychem.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Rozróżnij warianty REGUPOL Sound i REGUFOAM sound 10 oraz sprawdź zgodność z układem jastrychu.

Warianty i parametry doboru

Parametry akustyczne i ściśliwość

Wykonania i montaż

• PA. REGUFOAM sound 10 to pianka poliuretanowa, nie granulat gumowy. Pozostałe maty są wykonane z elastomerów lub włókien gumowych połączonych poliuretanem.
• Sound 12, 15 i 17 mają warstwę folii na wierzchu. Sound 12 i 17: opisano także układy dwuwarstwowe.
• ΔLw to wynik konkretnego układu: wskazany jastrych cementowy / mata / płyta betonowa 140 mm. Dla sound 12/15/17/47 podano wartości z badań, które mogą różnić się od deklaracji ETA.

Co rozwiązuje?

Elastomerowa tuleja oddziela łącznik od otworu w konstrukcji i ogranicza sztywny mostek drganiowy.

Gdzie stosować?

Połączenia śrubowe i detale montażowe wymagające separacji elastomerowej.

Co sprawdzić przed zamówieniem?

Prześlij przekrój połączenia, średnicę śruby i otworu oraz grubości łączonych elementów. Sprawdź, czy śruba lub podkładka nie tworzą sztywnego obejścia warstwy elastycznej. Dobierz tuleję do otworu i średnicy łącznika, uwzględniając grubość izolowanego elementu.

• Mieszanka NR + SBR, twardość 60 ±5 Shore A. Temperatura: -20 do +80°C.
• Podkładka metalowa DIN 9021. Źródło nie podaje klasy nośności.

Warianty i parametry doboru

Co rozwiązuje?

Gumowa podkładka z tulejową częścią odsprzęga połączenie śrubowe, ograniczając bezpośredni kontakt elementów.

Gdzie stosować?

Mocowanie elementów stalowych i drewnianych.

Co sprawdzić przed zamówieniem?

Prześlij przekrój połączenia, średnicę śruby i otworu oraz grubości łączonych elementów. Sprawdź, czy śruba lub podkładka nie tworzą sztywnego obejścia warstwy elastycznej. Sprawdź dopasowanie części tulejowej oraz podkładki do przekroju połączenia śrubowego.

• Mieszanka NR + SBR, twardość 55 ±5 Shore A. Temperatura: -20 do +80°C.
• Otwór w mocowanym elemencie według karty: 12 mm. Źródło nie podaje nośności.

Warianty i parametry doboru

Co rozwiązuje?

Jednorodny element gumowy oddziela legar od podłoża i wspiera wykonanie elastycznej konstrukcji podłogi.

Gdzie stosować?

Podłogi drewniane na legarach.

Co sprawdzić przed zamówieniem?

Prześlij przekrój warstw, obciążenia stałe i użytkowe oraz dostępną wysokość zabudowy. Uwzględnij detale przy ścianach, progach i przejściach instalacyjnych. Dopasuj element do przekroju legara i obciążenia wynikającego z rozstawu podpór.

• Orientacyjnie 6-8 elementów na m²; ostateczny rozstaw według projektu.

Warianty i parametry doboru

Co rozwiązuje?

Podstawa pozwala dobrać nośność i ugięcie sprężyn do urządzenia. Regulacja umożliwia ustawienie wysokości i równomierną pracę podpór.

Gdzie stosować?

Urządzenia i maszyny o niskiej częstotliwości wymuszenia.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Uzgodnij potrzebny zakres regulacji wysokości oraz ugięcie robocze sprężyn.

Ugięcie 25 mm - tabela ze strony

Ugięcie 50 mm - tabela z PDF

Wykonania i montaż

• PA. Vibro-SM Complex: dodatkowa podkładka EP pod podstawą.
• Jednostkę kp zachowano ze źródła (producent przyjmuje 1 kp ≈ 10 N).

Uwagi do danych producenta

• Strona opisuje serię 25 mm; indywidualny PDF zawiera serię 50 mm z innymi wymiarami. Zachowano osobne tabele. PDF 50 mm podaje częstotliwość własną 3 Hz; potwierdzić parametry dynamiczne wybranej wersji.

Co rozwiązuje?

Sprężysty wkład z siatki stalowej pozwala ograniczyć drgania oraz zwiększyć tłumienie w połączeniu przestrzennym.

Gdzie stosować?

Mocowanie urządzeń i elementów pracujących w wymagających warunkach.

Co sprawdzić przed zamówieniem?

Pokaż położenie łącznika na rysunku i określ kierunki działających sił. Obciążenia w różnych kierunkach trzeba odnieść do właściwego sposobu pracy elementu. Dla wersji 3D.wm określ obciążenia przestrzenne i wymaganą rolę tłumienia w połączeniu.

• Częstotliwość własna: 15-20 Hz. Tłumienie według karty: 15-20%.
• Temperatura: od -70 do +200°C. Obciążenie promieniowe maks. 15% obciążenia podparcia B.

Warianty i parametry doboru

Wykonania i montaż

• Zakończenia M / F / SF: gwint zewnętrzny / wewnętrzny / specjalny wewnętrzny.

Co rozwiązuje?

Połączenie sprężyny i siatki stalowej wspomaga tłumienie drgań w kompaktowym podparciu urządzenia.

Gdzie stosować?

Maszyny i urządzenia instalacyjne wymagające dodatkowego tłumienia.

Co sprawdzić przed zamówieniem?

Podaj obciążenia podpór, parametry pracy urządzenia oraz przebieg rozruchu i zatrzymywania. Opisz oczekiwany zakres ruchu i warunki otoczenia. Zweryfikuj miejsce na kompaktowy zespół sprężyny i siatki stalowej.

• Element z siatki stalowej zwiększa tłumienie rezonansowe.
• Wykonania od -70 do +200°C: na zamówienie; potwierdzić zakres temperatur kompletnego zestawu.
• Ugięcie: 25 mm. Częstotliwość własna: 3-10 Hz zależnie od obciążenia. Mocowanie M8.

Warianty i parametry doboru

Wykonania i montaż

• Podkładka gumowa nie jest przeznaczona do wariantu wysokotemperaturowego.

Co rozwiązuje?

Siatka stalowa dodaje tłumienie do sprężystego podparcia, a ogranicznik kontroluje ruch urządzenia.

Gdzie stosować?

Maszyny i urządzenia wymagające izolacji oraz kontroli przemieszczeń.

Co sprawdzić przed zamówieniem?

Podaj obciążenia podpór, parametry pracy urządzenia oraz przebieg rozruchu i zatrzymywania. Opisz oczekiwany zakres ruchu i warunki otoczenia. Uzgodnij konfigurację podpory oraz luzy ogranicznika dla warunków pracy urządzenia.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.
• Element z siatki stalowej zwiększa tłumienie rezonansowe.
• Wykonania od -70 do +200°C: na zamówienie; potwierdzić zakres temperatur kompletnego zestawu.

Warianty i parametry doboru

Co rozwiązuje?

Sprężyna zapewnia podatność, siatka stalowa wspomaga tłumienie, a ogranicznik kontroluje przemieszczenie.

Gdzie stosować?

Kompaktowe urządzenia mechaniczne i instalacyjne.

Co sprawdzić przed zamówieniem?

Podaj obciążenia podpór, parametry pracy urządzenia oraz przebieg rozruchu i zatrzymywania. Opisz oczekiwany zakres ruchu i warunki otoczenia. Sprawdź jednocześnie gabaryty kompaktowej podstawy, pracę siatki stalowej i ogranicznika.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.
• Element z siatki stalowej zwiększa tłumienie rezonansowe.
• Wykonania od -70 do +200°C: na zamówienie; potwierdzić zakres temperatur kompletnego zestawu.
• Mocowanie M8.

Warianty i parametry doboru

Co rozwiązuje?

Pas z gumy z recyklingu można stosować pod liniowymi podporami lub podzielić na podkładki. Profil zwiększa podatność warstwy sprężystej.

Gdzie stosować?

Podparcie legarów, ścian i lekkich konstrukcji.

Co sprawdzić przed zamówieniem?

Przygotuj siłę obciążającą oraz rzeczywistą powierzchnię styku. Nacisk na materiał i sposób jego podparcia są potrzebne do oceny wariantu. Wskaż, czy pas będzie użyty w całości, czy pocięty na podkładki, i ustal obciążenie w tym układzie.

• Grubość profilu: 8-17 mm. Zakres nacisku: 0-0,05 N/mm².
• Częstotliwość własna według karty: 19 Hz. Nacięcia pasa co 125 mm.

Warianty i parametry doboru

Wykonania i montaż

• Układy jedno-, dwu- lub trzywarstwowe według dokumentacji i doboru.

Co rozwiązuje?

Zespół sprężyn zapewnia sprężyste podparcie, a siatka stalowa zwiększa tłumienie układu.

Gdzie stosować?

Maszyny, agregaty i urządzenia techniczne.

Co sprawdzić przed zamówieniem?

Podaj obciążenia podpór, parametry pracy urządzenia oraz przebieg rozruchu i zatrzymywania. Opisz oczekiwany zakres ruchu i warunki otoczenia. Uzgodnij liczbę punktów podparcia i konfigurację zespołu wielosprężynowego.

• Ugięcie: 25 mm przy maksymalnym obciążeniu.
• Częstotliwość własna: 3 Hz przy maksymalnym obciążeniu.
• Element z siatki stalowej zwiększa tłumienie rezonansowe.
• Wykonania od -70 do +200°C: na zamówienie; potwierdzić zakres temperatur kompletnego zestawu.

Warianty i parametry doboru

Wykonania i montaż

• Wariant Complex z dodatkowym REGUFOAM: na zapytanie; wymaga odrębnego sprawdzenia temperatury pracy.

Co rozwiązuje?

Kompaktowy silikonowy wkład umożliwia odsprzęgnięcie połączenia w podwyższonej temperaturze.

Gdzie stosować?

Podparcie lekkich elementów i urządzeń pracujących w wysokiej temperaturze.

Co sprawdzić przed zamówieniem?

Podaj obciążenie elementu oraz temperaturę pracy ciągłej i ewentualnych krótkotrwałych nagrzań. Wskaż także kontakt z mediami i geometrię mocowania. Potwierdź temperaturę i kierunek pracy kompaktowego wkładu silikonowego.

• Materiał sprężysty: silikon. Temperatura pracy: od -40 do +200°C.
• Ugięcie: 4 mm; częstotliwość własna: 8 Hz przy maksymalnym obciążeniu.
• Jednostkę kp zachowano z karty producenta; w źródle przyjęto 1 kp ≈ 10 N.
• Wyłącznie obciążenie ściskające.

Warianty i parametry doboru

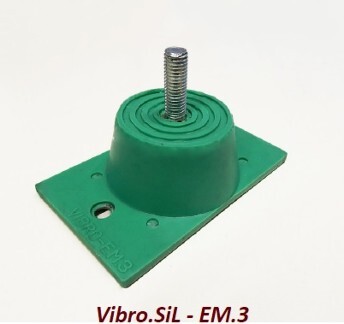

Co rozwiązuje?

Metalowa osłona i silikonowy wkład tworzą elastyczne podparcie przeznaczone do podwyższonych temperatur.

Gdzie stosować?

Urządzenia techniczne wymagające odpornego temperaturowo podparcia.

Co sprawdzić przed zamówieniem?

Podaj obciążenie elementu oraz temperaturę pracy ciągłej i ewentualnych krótkotrwałych nagrzań. Wskaż także kontakt z mediami i geometrię mocowania. Sprawdź gabaryty SiL-EM.2 oraz temperaturę przy podstawie urządzenia, nie tylko temperaturę otoczenia.

• Materiał sprężysty: silikon. Temperatura pracy: od -40 do +200°C.
• Ugięcie: 4 mm; częstotliwość własna: 8 Hz przy maksymalnym obciążeniu.
• Jednostkę kp zachowano z karty producenta; w źródle przyjęto 1 kp ≈ 10 N.

Warianty i parametry doboru

Co rozwiązuje?

Silikonowy wkład w metalowym uchwycie umożliwia ograniczanie drgań w zawieszeniu pracującym w podwyższonej temperaturze.

Gdzie stosować?

Podwieszenia instalacji i lekkich urządzeń w wysokiej temperaturze.

Co sprawdzić przed zamówieniem?

Podaj obciążenie elementu oraz temperaturę pracy ciągłej i ewentualnych krótkotrwałych nagrzań. Wskaż także kontakt z mediami i geometrię mocowania. Uwzględnij temperaturę przy zawiesiu i ciężar instalacji przypadający na silikonowy wkład.

• Materiał sprężysty: silikon. Temperatura pracy: od -40 do +200°C.
• Ugięcie: 4 mm; częstotliwość własna: 8 Hz przy maksymalnym obciążeniu.
• Jednostkę kp zachowano z karty producenta; w źródle przyjęto 1 kp ≈ 10 N.

Warianty i parametry doboru

Wykonania i montaż

• Konfigurowalna forma uchwytu; wskazać geometrię mocowania przy zamówieniu.

Co rozwiązuje?

Podwójne ugięcie względem serii 25 mm umożliwia izolację drgań o bardzo niskiej częstotliwości. Obudowa kontroluje przemieszczenia urządzenia.

Gdzie stosować?

Maszyny wolnoobrotowe od 250 obr./min i układy wymagające ograniczenia ruchów bocznych.

Co sprawdzić przed zamówieniem?

Podaj masę roboczą urządzenia, rozmieszczenie podpór oraz prędkość obrotową lub częstotliwości wymuszeń. Obciążenie każdego punktu ustal z uwzględnieniem rozkładu masy. Sprawdź miejsce na wymagane ugięcie robocze i ruch ograniczników w układzie o niskiej częstotliwości wymuszenia.

• Ugięcie: 50 mm; częstotliwość własna: 2,2 Hz przy maksymalnym obciążeniu.
• Regulacja wysokości i ograniczniki ruchu w kilku kierunkach.

Warianty i parametry doboru

Wykonania i montaż

• Inne obciążenia i powłoka cynkowana ogniowo: na zapytanie.
